STL-PH1080ALP系列相機
顯微數碼相機

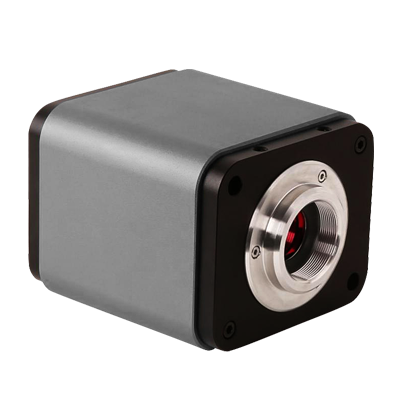

STL-PH1080ALP系列C接口 HDMI+USB CMOS相機
STL-PH1080ALP相機的基本特性
STL-PH1080ALP相機是SITUOLI設計的一款包含多種方式輸出（HDMI+USB2.0+SD卡）相機。它采用超高性能的CMOS傳感器。相機即可以直接連接到HDMI顯示器，也可以通過USB2.0連接到電腦，更可以將圖像同視頻保存在SD卡中供現場分析與后繼研究。
STL-PH1080ALP相機最大的特點是相機本身就是一款內嵌ARM核，可以將控制相機的各項功能以控制面板的形式直接顯示在HDMI顯示器上，更進一步，用戶可以用USB鼠標接口的鼠標直接對相機的各項參數進行操控。另外HDMI顯示界面底部還有各種工具條按鈕供用戶進行操作。
將Micro USB線插入到相機的USB Video 接口，將該連接線另一段連接到電腦的USB接口，則該STL-PH1080ALP相機又是一臺USB2.0接口相機，用戶可以用隨機軟件STL-IMCS或ToupLite直接實現對相機的硬件控制。STL-PH1080ALP相機可以用于工具現場檢測、顯微鏡觀測等。
STL-PH1080ALP相機基本特性如下：
? 采用Sony高靈敏度CMOS傳感器的C接口相機;
? HDMI & USB2.0可實現同時輸出；
? 作為HDMI相機使用時，內嵌鼠標控制軟件STL-IMCS，相機所有功能都可以由USB接口鼠標操作STL-IMCS軟件實現；并支持多語言操作界面；內嵌圖像捕獲與視頻錄像到SD卡的功能; 內嵌鼠標操控的控制面板; 內嵌縮放、鏡像、比較、凍結、十字絲、瀏覽等鼠標操控工具條; 內嵌圖像、視頻瀏覽，顯示與播放功能，RTC功能;
? 1920*1080(1080P)的輸出分辨率，可以方便與市場上高清顯示器自帶的HDMI接口連接,并真正實現熱拔插使用；
? 可實現2.0M像素(1920*1080)(STL-PH1080ALP);可實現1080P視頻流(AVI格式)的SD卡存儲。
? 作為USB相機使用時，插入USB接口USB模塊，可以與STL-IMCS軟件自由連接，并支持熱拔插使用；
? Ultra-Fine顏色引擎確保顏色精準再現（USB連接到電腦時）;
? 隨相機提供高級視頻與圖像處理應用軟件STL-IMCS;
? 提供Windows/Linux/OSX多平臺標準SDK;
? CNC外殼一次成型設計與加工;
STL-PH1080ALP相機參數表
C:彩色; M:單色或黑白;
接口與按鍵功能 | ||
| HDMI | HDMI輸出 |
USB Mouse | USB鼠標控制相機HDMI模式的界面與功能/USB | |
USB Video | 通過Micro-USB連接電腦實現USB2.0相機功能 | |
SD | SD卡插槽 | |
DC12V | 12V/1A 電源 | |
ON/OFF | 電源開/關 | |
HDMI輸出其他參數 | ||
UI操作 | 通過USB接口鼠標實現對STL-IMCS的操控 | |
圖像捕獲 | 以JPEG格式，2M(1920*1080)分辨率保存SD卡中(8G) | |
視頻錄像 | 以AVI格式，1080P分辨率，26fps速度保存在SD卡中(8G) | |
相機控制面板功能 | 包括了曝光、增益、白平衡、顏色調整, 銳度控制 | |
工具欄 | 包括縮放、鏡像、比較、凍結、十字絲、瀏覽等函數 | |
USB接口相機其他參數 | ||
UI操作 | 通過Windows/Linux/OSX/iOS/Android平臺的STL-IMCS | |
白平衡 | 自動白平衡,手動白平衡，ROI白平衡 | |
顏色技術 | Ultra-Fine顏色引擎(USB) | |
捕獲/控制API | 標準UVC (Windows/Linux/Mac(USB)) | |
記錄機制 | 靜態圖像或視頻(HDM或USB) | |
軟件環境(USB2.0接口接計算機) | ||
操作系統 | Microsoft? Windows? XP /Vista /7/8/8.1/10(32 & 64 bit) | |
PC基本要求 | CPU:Intel Core2 2.8GHz或更高 | |
內存: 4GB或更多 | ||
USB接口: USB2.0高速接口 | ||
顯示器: 19”或更大 | ||
CD-ROM | ||
相機工作環境 | ||
工作溫度（攝氏度） | -10~ 50 | |
貯存溫度（攝氏度 | -20~ 60 | |
工作濕度 | 30~80%RH | |
保存濕度 | 10~60%RH | |
電源 | DC 12V/1A 適配器 | |
相機尺寸 | ||
長度 x 寬度 x 高度 | 78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) | |
運輸重量 | 0.47 kg (1.0lbs) | |
STL-PH1080ALP系列相機與顯微鏡
 |  |

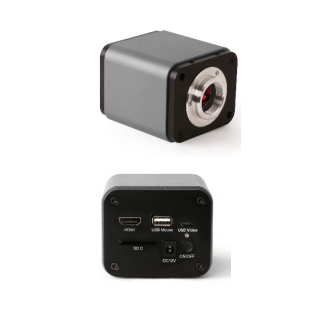

| STL-PH1080ALP系列相機以及其背面板 | |
 |  |
| STL-PH1080ALP系列相機側視圖 | |

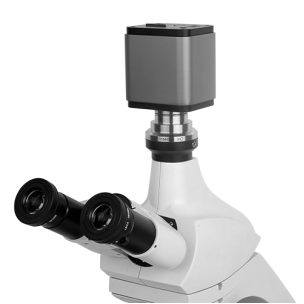

STL-PH1080ALP系列相機與顯微鏡安裝連接示意圖 | |

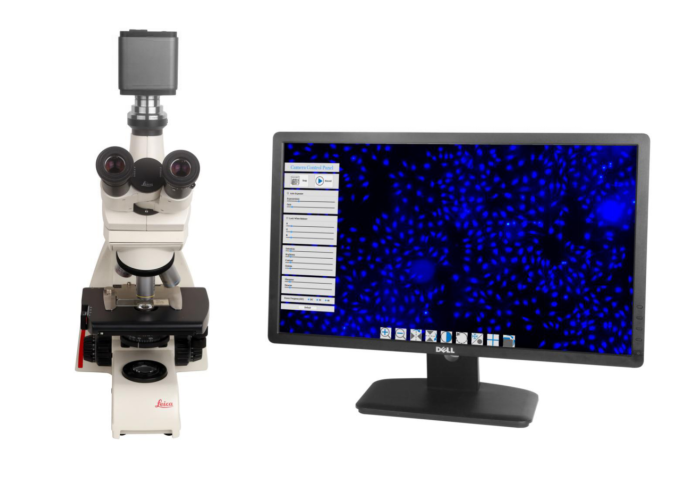

STL-PH1080ALP系列相機+顯微鏡+HDMI顯示器 | |
鼠標可以控制的STL-IMCS UI | |
STL-PH1080ALP相機尺寸

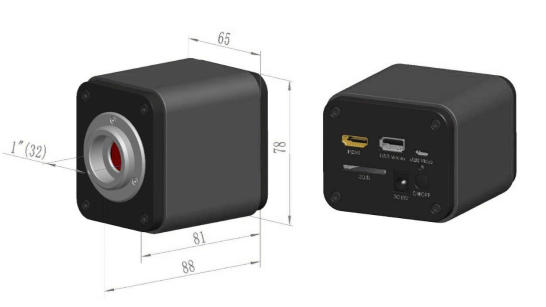

STL-PH1080ALP相機尺寸示意圖
STL-PH1080ALPA HDMI+USB CMOS相機拍攝的樣品
???
