STL-PH1080XCAM多輸出相機
顯微數碼相機
STL-PH1080XCAM C接口HDMI+USB CMOS相機
STL-PH1080XCAM多輸出相機的基本特性
STL-PH1080XCAM相機是SITUOLI設計的一款包含多種方式輸出（HDMI+SD卡的USB接口，這里XCAM的X表示多接口的意思）的CMOS相機，它采用超高性能的CMOS傳感器。相機即可以直接連接到HDMI顯示器，還可以同時連接到電腦，更可以將圖像同視頻保存在SD卡中供現場分析與后繼研究。
STL-PH1080XCAM相機最大的特點是相機本身就是一款內嵌ARM核，可以將控制相機的各項功能以控制面板的形式直接顯示在HDMI顯示器上，更進一步，用戶可以用USB鼠標接口的鼠標直接對相機的各項參數進行操控。另外HDMI顯示界面底部還有各種工具條按鈕供用戶進行操作。
將鼠標拔下，將該USB接口連接到電腦，則該STL-PH1080XCAM相機又是一臺USB接口相機，用戶可以用隨機軟件STL-IMCS直接實現對相機的硬件控制。STL-PH1080XCAM相機可以用于工具現場檢測、顯微鏡觀測等。
 |  |
| STL-PH1080XCAM相機接口及其背面接口 | |
 |  |

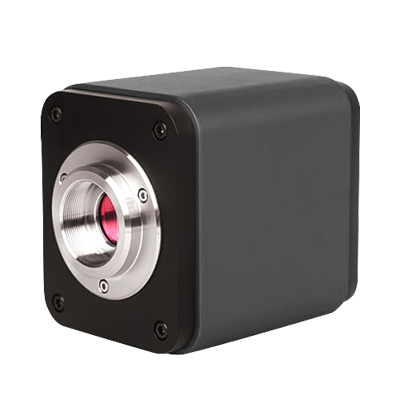

| STL-PH1080XCAM相機外形不同視角圖 | |
STL-PH1080XCAM相機基本特性如下：
? 采用高靈敏度CMOS傳感器的C接口相機;
? HDMI & USB可實現同時輸出；
? 內嵌鼠標控制軟件;
? 內嵌圖像捕獲與視頻錄像到SD卡的功能;
? 內嵌鼠標操控的控制面板;
? 內嵌縮放、鏡像、比較、凍結、十字絲、瀏覽等鼠標操控工具條;
? 內嵌圖像、視頻瀏覽，顯示與播放功能;
? Ultra-Fine顏色引擎確保顏色精準再現;
? 隨相機提供高級視頻與圖像處理應用軟件STL-IMCS;
? 提供Windows/Linux/OSX多平臺標準UVC SDK;
? CNC外殼一次成型設計與加工;
STL-PH1080XCAMB/AMC相機參數表
C:彩色; M:單色或黑白;
接口與按鍵功能 | ||
| USB | USB 通過USB線連接電腦/USB鼠標實現控制 |
HDMI | HDMI輸出 | |
DC12V | 12V 電源 | |
SD | SD卡插槽 | |
ON/OFF | 電源開/關 | |
HDMI輸出其他參數 | ||
UI操作 | 通過USB接口鼠標實現 | |
圖像捕獲 | 以JPEG格式1080P分辨率保存SD卡中 | |
視頻錄像 | 以1080P分辨率，30fps速度保存在SD卡中 | |
相機控制面板功能 | 包括了曝光、增益、白平衡、顏色調整, 銳度與去噪控制 | |
工具欄 | 包括縮放、鏡像、比較、凍結、十字絲、瀏覽等函數 | |
USB接口其他參數 | ||
白平衡 | 自動白平衡 | |
顏色技術 | Ultra-Fine顏色引擎(USB) | |
捕獲/控制API | 標準UVC（ Windows/Linux/Mac(USB)） | |
記錄機制 | 靜態圖像或視頻(USB) | |
軟件環境(USB2.0接口接計算機) | ||
操作系統 | Microsoft? Windows? XP /Vista /7/8/8.1(32 & 64 bit) | |
PC基本要求 | CPU:Intel Core2 2.8GHz或更高 | |
內存: 4GB或更多 | ||
USB接口: USB2.0高速接口 | ||
顯示器: 19”或更大 | ||
CD-ROM | ||
相機工作環境 | ||
工作溫度（攝氏度） | -10~ 50 | |
貯存溫度（攝氏度 | -20~ 60 | |
工作濕度 | 30~80%RH | |
保存濕度 | 10~60%RH | |
電源 | DC 12V/2A 適配器 | |
相機尺寸 | ||
長度 x 寬度 x 高度 | 78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) | |
運輸重量 | 0.47 kg (1.0lbs) | |

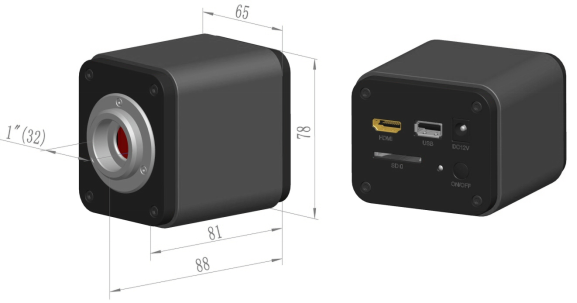

STL-PH1080XCAM相機尺寸
STL-PH1080XCAM尺寸示意圖
STL-PH1080XCAM相機的應用
? 科學研究、數碼教學 (示教，演示以及學術交流);
? 數字實驗室, 醫學研究;
? 工業視覺(PCB檢測, IC質量控制);
? 醫學治療 (病理學觀測);
? 食品 (微生物菌落觀察計數);
? 航空、軍事;

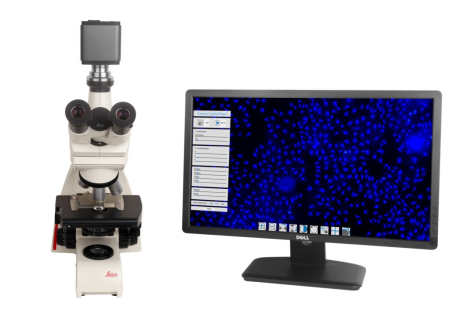

STL-PH1080XCAM相機+ 顯微鏡+HDMI顯示器
STL-PH1080XCAM相機鼠標控制面板
???
