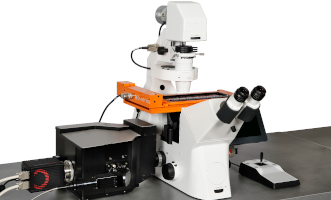

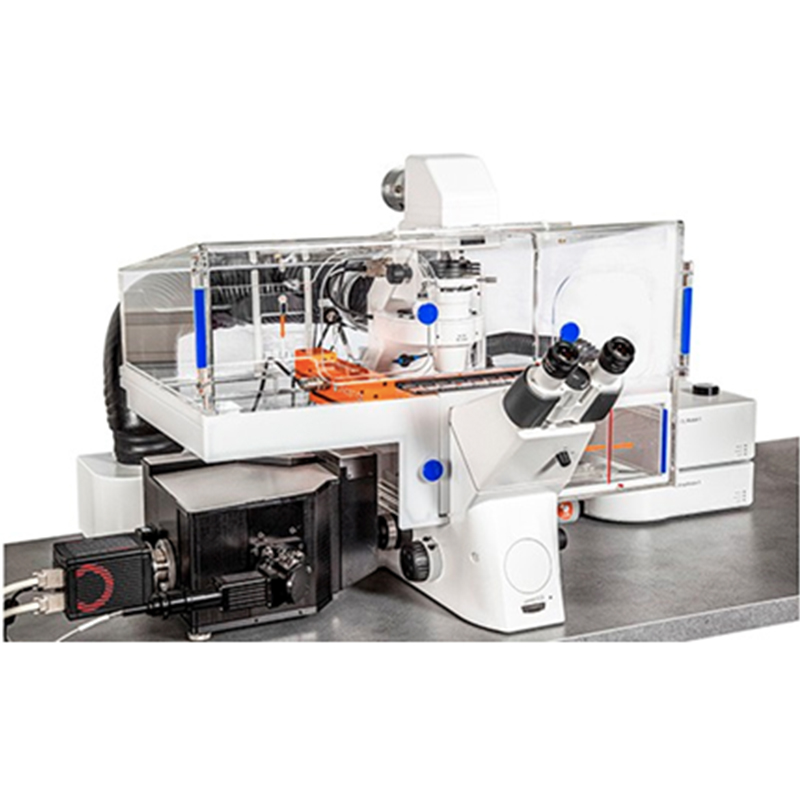

快速高分辨系列

    TissueFAXS Q+ 快速高分辨系列，在組織學水平共聚焦層面獲得大批量高清圖像樣本，系統從全景成像角度出發，可以實現樣本整體單細胞、特定結構、空間位置關系等整體數據結果分析。支持2.5X-100X油鏡物鏡全景掃描。

    傳統共聚焦設備通常用于單視野內特定細胞亞結果或蛋白的成像，無法提供整張玻片上細胞或特定結構的空間位置信息。TissueFAXS Q+ 2D/3D多維全景組織成像定量分析系統，則是以免疫組織化學染色技術和全景拼接掃描成像技術為基礎良好的解決了上述問題，弱光漂白效應。

技術特點

自動全景明場、寬場熒光、高分辨成像

高分辨率共聚焦級別成像

高通量共聚焦級別成像

獨立多通道LED光源

低光漂白效應

可定制化單、雙孔徑高速轉盤

TissueFAXS Q+ LED光源模塊

    TissueFAXS Q+均使用LED作為熒光光源。相比激光光源，LED光源的光毒性小，尤其是針對厚組織掃描中Z-stack功能的應用，減小了在全景厚組織多層圖像獲取上光毒性造成的樣本熒光信號漂白。同時LED光源的壽命很長，平均20000小時以上，且工作環境友好，系統穩定性等均強于激光光源。

   尤其值得一提的，TissueFAXS Q+系統LED光源均為獨立單模塊光源，相比白光LED光源，其對樣本激發光的單色性更好，激發效率更高，并極大降低了白光光源的背景噪音。

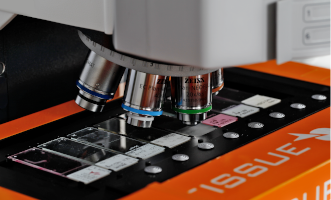

全景明場、寬場熒光、共聚焦獨立光路

    TissueFAXS Q+系統，提供高倍物鏡下共聚焦水平的高清晰度的圖像質量，Q+系統可擁有雙熒光光源配置，最多支持15位濾光片，一套系統即滿足多種熒光染料的信號獲取，提高設備使用效率并可承擔更多科研任務。

    TissueFAXS Q+系統的共聚焦模塊與明場拍攝模塊均為獨立光路，通過明場光路可獲取真實的彩色圖像數據。在寬場熒光圖像獲取時，可選擇關閉獨立的共聚焦模塊，減少設備損耗。

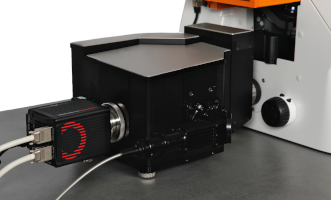

雙模式轉盤

    雙模式轉盤作為系統的共聚焦成像核心，TissueFAXS Q+搭載了15000轉高速Pinhole轉盤，通過轉盤高速旋轉以獲得大視野的圖像掃描區域。

    不同的 Pinhole 大小對應于不同的光學切片的厚度，Pinhole 越大對應的光學切片也就越厚，采集的圖像信息也就越多，但同時帶來的負面影響就是會增加非信號雜散光對信號的干擾。TissueFAXS Q+系統的Pinhole轉盤可根據需要進行孔徑定制，并支持雙孔徑模式，通過軟件切換不同針孔大小，以應對不同的實驗掃描需求。

小鼠腦全腦共聚焦成像（20x物鏡）

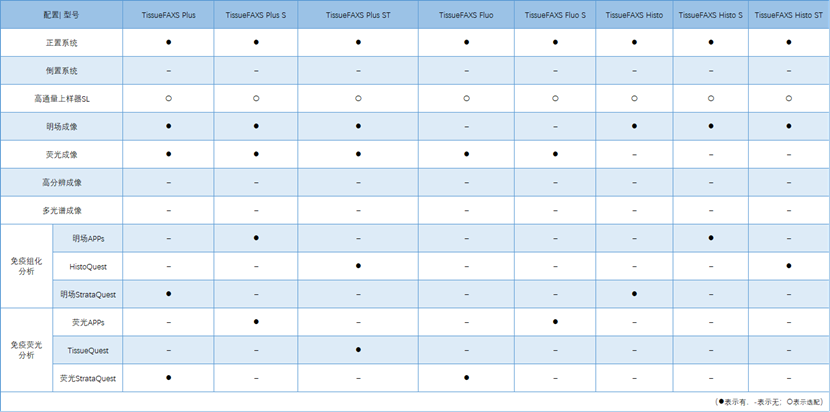

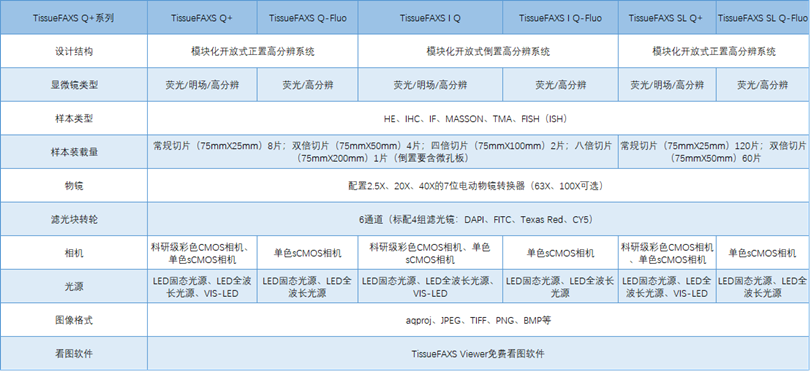

技術參數及配置
