STL-PH720XCAM/AMB相機帶SD卡存貯C接口HDMI相機

STL-PH720XCAM/AMB相機是能夠使用鼠標控制相機參數，具有30幀每秒@720P（1280x720）格式視頻輸出能力的HDMI接口相機。可搭配各種HDMI輸出設備使用。

STL-PH720XCAM/AMB相機傳感器選用高靈敏度的APTINA或SONY圖像傳感器，內置基于LINUX系統的STL-IMCS相機控制軟件，用戶可以直接通過鼠標操控STL-IMCS，實現自動/手動曝光切換，曝光補償，曝光時間，增益，白平衡參數，色度，飽和度，銳度，降噪，銳化，去電源頻率條紋等相機參數的控制以及抓圖，電子放大/縮小，凍結/接凍結，圖像翻轉等功能。SD卡最大支持32G大小。

STL-PH720XCAM/AMB相機體形小巧，性能穩定，畫質清晰，適用于工業現場檢測、機器視覺、教育與醫學分析等領域。

STL-PH720XCAM/AMB搭配上SITUOLI特別設計的高分辨率顯微鏡與天文望遠鏡適配器，STL-PH720XCAM/AMB相機可以擴展成顯微同天文相機。為顯微與天文應用省卻了電腦，更加方便實用。

STL-PH720XCAM/AMB相機基本特性如下：

? STL-PH720XCAM/AMB相機通過標準HDMI接口將視頻流直接輸出到HDMI設備，可通過C型光學接口快速實現與生產線上其它光學設備連接；

? 視頻顯示快、清晰無閃爍、色彩還原度好，結構緊湊、集成度高、性能穩定、故障率低；

? 相機內嵌基于LINUX系統Qt平臺的STL-IMCS相機控制軟件，可通過鼠標直接操控，實現相機參數的控制以及其他基本處理功能的控制或選擇。

? STL-PH720XCAM/AMB相機具有上述性能優勢及技術特點，特別是其多功能、高清圖像顯示極大的滿足了各種用戶的需求，可廣泛應用于工業檢測、教學研究、材料分析、精密測量、醫療等領域；

C:彩色; M:單色或黑白;

相機上電后電源指示燈不斷閃爍，約10s后，系統固件加載完畢所有組件，開始正常工作，默認狀態為自動曝光與白平衡為開啟狀態。

? HDMI：相機端HDMI接線口；

? USB：USB接口鼠標

? DC 12V：電源接口，12V/1A；

? POWER：藍色電源指示燈；

? SD：SD卡插槽

STL-PH1080XCAMB/AMC自帶的STL-IMCS控制界面

STL-PH720XCAM/AMB自帶的STL-IMCS底部控制條

當鼠標移動到HDMI顯示器底部區域時，會顯示底部控制條，底部控制條各控制按鈕的功能如下：

? 1：圖像捕獲

? 2：數字放大

? 3：數字縮小

? 4：水平鏡像

? 5：垂直鏡像

? 6：視頻凍結/取消凍結

? 7：顯示/隱藏相機控制面板

? 8：顯示軟件版本信息

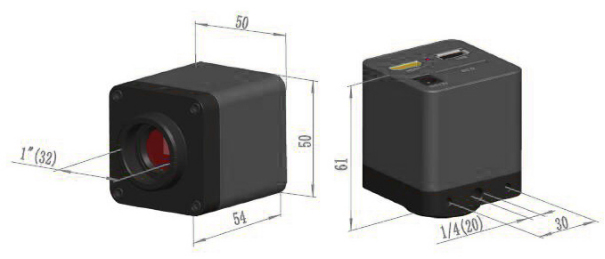

STL-PH720XCAM/AMB系列C接口相機外形尺寸示意圖。相機殼體由堅硬鋁合金機械加工再氧化而成，目鏡筒式電子目鏡的尺寸為：50mm X 50mm X 61mm。相機傳感器的前端安裝有高品質的IR-CUT，主要起到濾除成像中的紅外光波，同時保護相機傳感器作用。

STL-PH720XCAM/AMB外形尺寸圖
