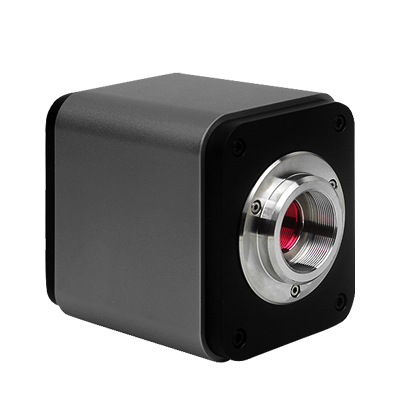

STL-PH1080XCAM帶SD卡存貯C接口HDMI CMOS相機

STL-PH1080XCAM相機具有HDMI接口，可直接將相機的視頻顯示在HDMI顯示器上。

STL-PH1080XCAM相機硬件采用高質量的APTINA或SONY圖像傳感器芯片以及性能最強大的TI Davinci系列專用視頻處理芯片。上述硬件設計可確保STL-PH1080XCAM相機在720P分辨率時，視頻速度達到30幀/每秒，并且保證捕獲圖像清晰、色彩還原完美、性能穩定無閃爍。

STL-PH1080XCAM相機的內部自嵌硬件視頻處理、顯示與捕獲功能可廣泛用于工業現場檢測、機器視覺、教育與醫學分析等領域。

STL-PH1080XCAM搭配上SITUOLI特別設計的高分辨率顯微鏡與天文望遠鏡適配器，可轉換成顯微同天文相機。為顯微與天文應用省卻了電腦，更加方便實用。

STL-PH1080XCAM系列相機的基本特性如下：

? STL-PH1080XCAM相機通過標準HDMI接口將視頻流直接輸出到顯示器或HDTV上，通過C型光學接口快速實現與生產線上其它設備連接；

? 視頻顯示快、清晰無閃爍、色彩還原度好，結構緊湊、集成度高、性能穩定、故障率低；

? 1280×720（720P）分辨率可方便連接目前市場上的高清顯示器；

? 支持OSD功能設置，輕觸紅色CURSOR按鍵實現OSD顯示/隱藏功能。十字線樣式有：刻度尺、雙橫線、雙豎線、雙十字線、三十字線。通過按鍵循環切換；

? 其他功能按鍵自動白平衡與自動曝光開啟/關閉（AEWB）、視頻流/凍結切換(FREEZE)、保存圖像到SD卡(SAVE)，為避免使用按鍵存圖造成圖像輕微抖動引發的模糊，特別增加外部快門線存圖功能(REMOTE) ；

? 由于STL-PH1080XCAM工業相機具有上述性能優勢及技術特點，多功能、高清圖像顯示極大的滿足了各種用戶的需求，可廣泛應用于工業檢測、教學研究、材料分析、精密測量、醫療等領域；

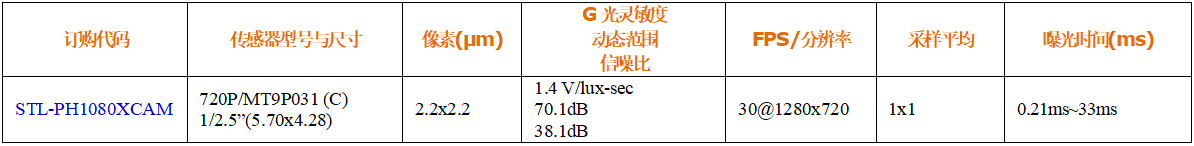

C:彩色; M:單色或黑白;

相機上電后電源指示燈不斷閃爍，約10s后，系統固件加載完畢所有組件，開始正常工作，默認狀態為自動曝光與白平衡為開啟狀態。

? REMOTE接口：用于連接線控圖像保存開關，確保拍攝時，不會引發圖像抖動引發的模糊；

? HDMI：相機端HDMI接線口；

? DC 12V：電源接口，12V/1A；

? POWER：藍色電源指示燈；

? SD：SD卡插槽

? FREEZE按鍵：按下切換視頻流/凍結模式，默認為視頻流模式。當開啟Freeze后，顯示器圖像定格在當前畫面，再按一下FREEZE會切換到視頻模式，繼續采集圖像；

? AEWB按鍵：按下切換可自動曝光與自動白平衡開啟/關閉，默認開啟；

? SAVE按鍵：按下可將當前一幀保存到SD卡中，壓縮格式為JPEG，分辨率為1280x720。用戶還可以通過線控器（REMOTE）實現圖像存貯以確保圖像不會因為按鍵引發的抖動模糊。

? CURSOR按鍵：按下切換OSD光標線顯示/關閉，默認為關閉狀態。目前相機提供的十字線樣式有：刻度尺、雙橫線、雙豎線、雙十字線、三十字線，通過按鍵循環切換，如下圖所示：

標尺	缺省光標為關狀態
標尺	雙水平線
雙垂直線	雙十字線
三十字線

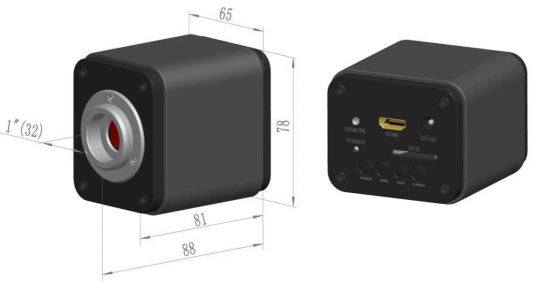

STL-PH1080XCAM尺寸示意圖
