STL-PH1080XFCAMB/AMD系列相機
顯微數碼相機
STL-PH1080XFCAMB/AMD 自動對焦HDMI CMOS相機
STL-PH1080XFCAMB/AMD相機的基本特性
STL-PH1080XFCAMB/AMD相機是SITUOLI設計的一款包含多種方式輸出（HDMI+WiFi+SD卡）相機，這里XFCAM的X表示多接口的意思）的CMOS相機，F表示自動對焦。它采用超高性能的CMOS傳感器。相機即可以直接連接到HDMI顯示器，還可以通過WiFi連接到電腦以及其他智能手機或通知平板，更可以將圖像同視頻保存在SD卡中供現場分析與后繼研究。
STL-PH1080XFCAMB/AMD相機最大的特點是相機本身就是一款內嵌ARM核，可以將控制相機的各項功能以控制面板的形式直接顯示在HDMI顯示器上，更進一步，用戶可以用USB鼠標接口的鼠標直接對相機的各項參數進行操控。另外HDMI顯示界面底部還有各種工具條按鈕供用戶進行操作。
將鼠標拔下，插入USB WiFi模塊，將電腦連接到該WiFi，則該STL-PH1080XFCAMB/AMD相機又是一臺WiFi接口相機，用戶可以用隨機軟件STL-IMCS直接實現對相機的硬件控制。STL-PH1080XFCAMB/AMD相機可以用于工具現場檢測、顯微鏡觀測等。
 |  |
| STL-PH1080XFCAMB/AMD相機接口及其背面接口 | |
 |  |

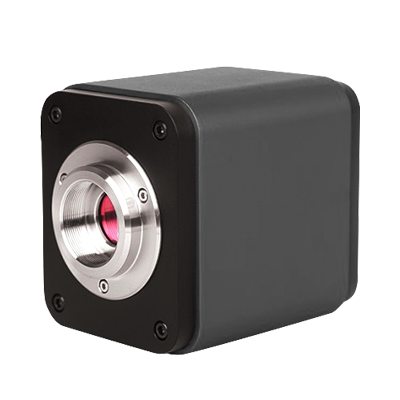

| STL-PH1080XFCAMB/AMD相機外形不同視角圖 | |
STL-PH1080XFCAMB/AMD相機基本特性如下：
? 采用Sony高靈敏度CMOS傳感器的C接口相機;
? HDMI & WiFi可實現同時輸出；
? 作為HDMI相機使用時，內嵌鼠標控制軟件STL-IMCS，相機所有功能都可以由USB接口鼠標操作STL-IMCS軟件實現；并支持多語言操作界面；內嵌圖像捕獲與視頻錄像到SD卡的功能; 內嵌鼠標操控的控制面板; 內嵌縮放、鏡像、比較、凍結、十字絲、瀏覽等鼠標操控工具條; 內嵌圖像、視頻瀏覽，顯示與播放功能;
? 通過移動傳感器實現自動對焦；
? 1920*1080(1080P)的輸出分辨率，可以方便與市場上高清顯示器自帶的HDMI接口連接,并真正實現熱拔插使用。
? 可實現5M-2M像素(2592x1944,1920*1080)(STL-PH1080XFCAMB/AMD);可實現1080P視頻流(asf格式)的SD卡存儲。
? 作為WiFi相機使用時，插入USB接口WiFi模塊，可以與STL-IMCS軟件自由連接，并支持熱拔插使用；
? Ultra-Fine顏色引擎確保顏色精準再現（WiFi連接到電腦時）;
? 隨相機提供高級視頻與圖像處理應用軟件STL-IMCS;
? 提供Windows/Linux/OSX多平臺標準SDK;
? CNC外殼一次成型設計與加工;

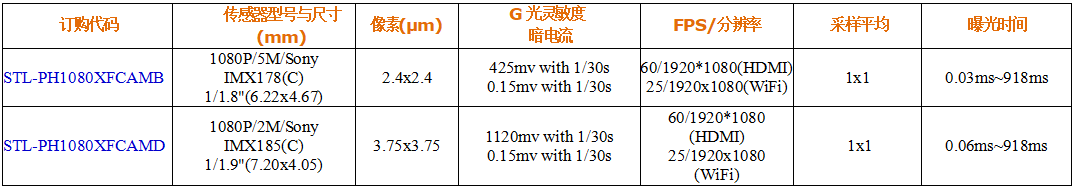

STL-PH1080XFCAMB/AMD相機參數表
C:彩色; M:單色或黑白;
接口與按鍵功能 | ||
| USB | USB鼠標STL-IMCS實現控制/USB WiFi 模塊實現WiFi相機功能 |
HDMI | HDMI輸出 | |
DC12V | 12V 電源 | |
SD | SD卡插槽 | |
ON/OFF | 電源開/關 | |
LED | 電源LED指示燈 | |
HDMI輸出其他參數 | ||
UI操作 | 通過USB接口鼠標實現對STL-IMCS的操控 | |
圖像捕獲 | 以JPEG格式，5M-2M(2592x1944,1920*1080)分辨率保存SD卡中(STL-PH1080XFCAMB/AMD) | |
視頻錄像 | 以ASF格式，1080P分辨率，30fps速度保存在SD卡中 | |
相機控制面板功能 | 包括了曝光、增益、白平衡、顏色調整, 銳度與去噪控制 | |
工具欄 | 包括縮放、鏡像、比較、凍結、十字絲、瀏覽等函數 | |
WiFi接口其他參數 | ||
UI操作 | 通過Windows/Linux/OSX/iOS/Android平臺的STL-IMCS或ToupLite | |
WiFi性能 | 802.11n 150Mbps；RF功率20dBm(最大時) | |
連續數 | 3~6個(根據使用環境和連接距離) | |
白平衡 | 自動白平衡 | |
顏色技術 | Ultra-Fine顏色引擎(WiFi) | |
捕獲/控制API | 標準SDK（Windows/Linux/Mac(WiFi)） | |
記錄機制 | 靜態圖像或視頻(WiFi) | |
軟件環境(USB2.0接口接計算機) | ||
操作系統 | Microsoft? Windows? XP /Vista /7/8/8.1/10(32 & 64 bit) | |
PC基本要求 | CPU:Intel Core2 2.8GHz或更高 | |
內存: 4GB或更多 | ||
USB接口: USB2.0高速接口(僅用于供電) | ||
顯示器: 19”或更大 | ||
CD-ROM | ||
相機工作環境 | ||
工作溫度（攝氏度） | -10~ 50 | |
貯存溫度（攝氏度 | -20~ 60 | |
工作濕度 | 30~80%RH | |
保存濕度 | 10~60%RH | |
電源 | DC 12V/2A 適配器 | |
相機尺寸 | ||
長度 x 寬度 x 高度 | 78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”) | |
運輸重量 | 0.47 kg (1.0lbs) | |

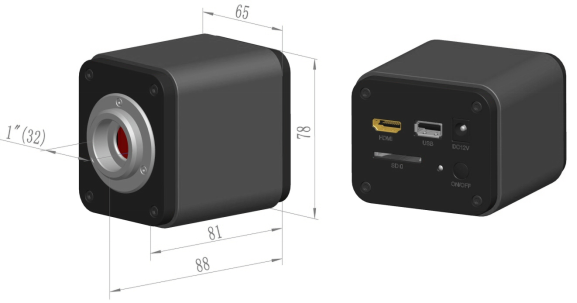

STL-PH1080XFCAMB/AMD相機尺寸
STL-PH1080XFCAMB/AMD相機外形尺寸示意圖
???
