STL-P0756H4K8ZMA 數碼顯微一體機
顯微數碼相機
STL-P0756H4K8ZMA 連續變倍HDMI接口數碼顯微一體機
STL-P0756H4K8ZMA相機的基本特性
 |  |

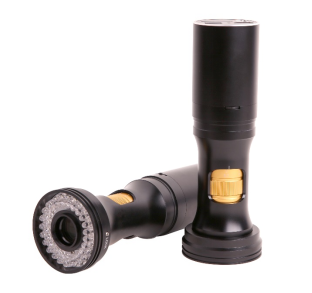

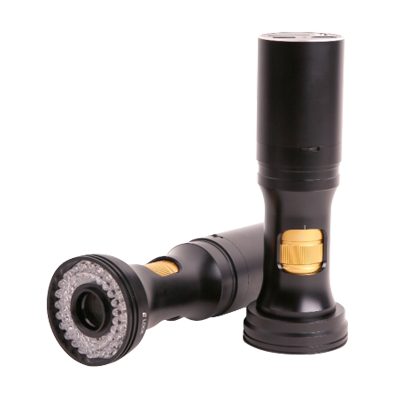

STL-P0756H4K8ZMA連續變倍HDMI接口數碼顯微一體機，由8x連續變倍鏡頭主體STL-P0756TZM-W100-TV050（標準配置），STL-PH4K8MAHDMI相機，LED環形光源STL-P0756DRLTZM-NPC(可換同軸光源)組成。STL-PH4K8MA模塊不需要電腦即可直接完成視頻與圖像的采集，照明光源模塊無需外接電源，直接通過光學連續變倍物鏡主體連接到STL-PH4K8MA模塊。
STL-P0756TZM-W100-TV050 連續變倍單筒主體標準配置參數
光學參數 | |
光學主體 | STL-P0756TZM-W100-TV050連續變倍主體，0.7X-5.6X變倍范圍 |
工作距離 | 37.5mm-160mm（由輔助物鏡決定） |
數值孔徑NA | 0.018-0.092（使用W100，1x輔助物鏡） |
分辨率 | 18.6um-3.65um（使用1x輔助物鏡） |
視場 | 0.99mm-34.28mm |
可選物鏡 | 0.50x，0.75x，1.00x，1.50x，2.00x（可根據需要選擇） |
可選其他物鏡 | 可選商業無限遠顯微鏡用物鏡（生物顯微物鏡與金相顯微物鏡均可） |
主體尺寸 | 188mm x 52mm |
支架接口 | 標準50mm |
STL-P0756H4K8ZMA 可選輔助物鏡Wxxx的光學參數
參數 | TV鏡頭0.5X(1/3"傳感器)TV050 | ||
低倍 | 高倍 | ||
W100，1.0X(80mm WD) | 倍率 | 0.35X~2.80X | |
線視場 | 17.14mm | 2.14mm | |
NA | 0.018 | 0.092 | |
W050，0.5X(160mm WD) | 倍率 | 0.18X~1.40X | |
線視場 | 34.28mm | 4.28mm | |
NA | 0.009 | 0.046 | |
W075，0.75X(105mm WD) | 倍率 | 0.26X~2.10X | |
線視場 | 20.81mm | 2.86mm | |
NA | 0.013 | 0.069 | |
W150，1.5X(51.5mm WD) | 倍率 | 0.53X~4.20X | |
線視場 | 11.43mm | 1.43mm | |
NA | 0.026 | 0.138 | |
W200，2.0X(37.5mm WD) | 倍率 | 0.70X~5.60X | |
線視場 | 8.57mm | 1.07mm | |
NA | 0.035 | 0.182 | |
備注 | 當使用同軸光照明時，低放大倍率可能會產生漸暈。 當使用無限遠顯微物鏡作為輔助物鏡（可能需要顯微物鏡適配器）時，TZM0756的放大倍率、視場角和NA值由顯微物鏡的參數決定。 | ||
WD：工作距離（Working Distance）； NA：數值孔徑（Numerical Aperture）；
STL-P0756H4K8ZMA HDMI相機參數
HDMI接口數碼相機模塊 | |
物理接口與按鍵 | 功能描述 |
HDMI | 符合HDMI1.4標準。 用于標準FHD顯示器的4K 或1080P格式視頻輸出； |
LED | LED狀態指示燈； |
USB Mouse | USB鼠標接口，用于內置XCamView軟件的控制； |
DC12V | 12V/1A電源插孔； |
SD | 符合SDIO3.0規范，用于捕獲視頻與圖像的存貯； |
相機硬件 | 功能描述 |
HDMI接口 | 支持HDMI1.4 協議；30fps@4K/30fps@1080P； |
STL-PH4K8MA相機 | STL-PH4K8MA，與光學連續變倍物鏡主體集成在一起 |
傳感器 | Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸為1.45x1.45um |
G光靈敏度/暗電流/ 動態范圍/SNR | 300mv with 1/30s 0.13mv with 1/30s /NA/NA/NA |
FPS/分辨率 | 30@3840*2160 (HDMI) |
曝光時間 | 0.04~1000ms |
軟件 | 功能描述 |
視頻錄制 | 視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件; 存儲幀率：30fps (與SD 卡性能有關); |
圖片捕獲 | 8M (3840*2160) JPEG 格式，選擇SD卡存儲; |
測量信息存儲 | 捕獲圖像支持測量信息和圖像內容分層存儲和融合存儲功能。 |
ISP功能 | 支持曝光時間/增益調節（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，對比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
圖像輔助功能 | 放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，圖片瀏覽(Browser)，錄制視頻回放以及豐富的圖像測量功能。 |
將相機各參數恢復為出廠設置 | 將相機各參數恢復為出廠設置。 |
多語言支持 | 英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多種語言。 |
照明模塊 | |
環形光源 | 亮度可調LED照明環形光源（無線）（ STL-P0756DRLTZM-NPC） |
環形偏振光源 | 亮度可調的LED照明環形偏振光源（無線），（STL-P0756DRPLTZM-NPC） |
同軸照明光源 | 亮度可調的LED照明同軸光源（無線），同軸光適配器STL-P0756CLTZM-NPC |
供電方式 | 集成式供電，從此再無電源線纏繞煩惱，樣品觀察更加自如 |
安裝方式 | 快速秒級吸合式安裝，方便簡單 |
亮度調節 | 通過3向多功能調節撥輪以及軟件界面實現硬件與軟件同步光強調節，揮灑自如 |
STL-P0756H4K8ZMA 連續變倍HDMI接口數碼顯微一體機的連接方式

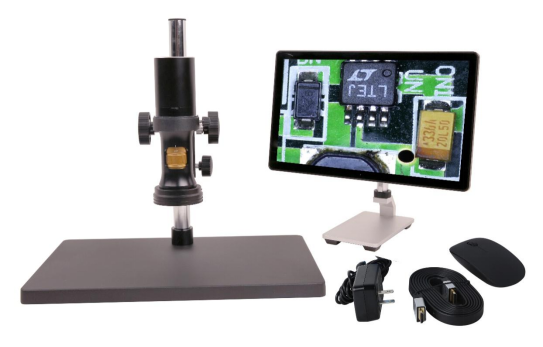

對于此應用，除一體機以外，用戶僅需要一個HDMI顯示器，隨附的HDMI線，USB鼠標, SD卡以及電源適配器（12V/1A）。相機啟動步驟如下：

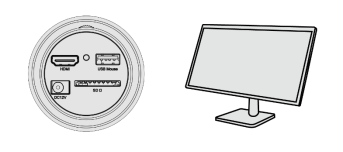

1.用附帶的HDMI線將STL-P0756H4K8ZMA連接到配備有HDMI接口的顯示器；

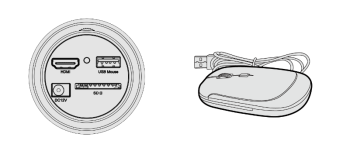

2.將附帶的USB鼠標連接到STL-P0756H4K8ZMA USB Mouse接口；

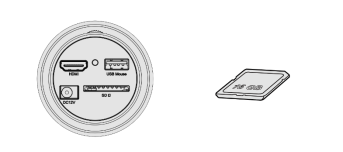

3.將附帶的SD卡插入到STL-P0756H4K8ZMA的SD卡插槽；

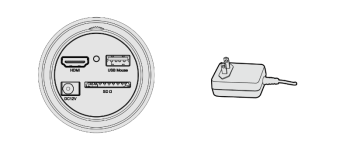

4.將附帶的電源（12/1A）插入到STL-P0756H4K8ZMA 的電源接口;
打開顯示器電源即可在XCamView軟件中查看相機實時視頻。通過移動鼠標到屏幕的左邊、上邊和下邊，可調出的左邊的相機控制面板，上面的測量工具條或下面的綜合控制工具條，對相機進行不同的操作。
???
